产品名称：1700度钨杆加热氢气炉
型号：1700度钨杆加热氢气炉
规格：1700度钨杆加热氢气炉
备注：1700度钨杆加热氢气炉

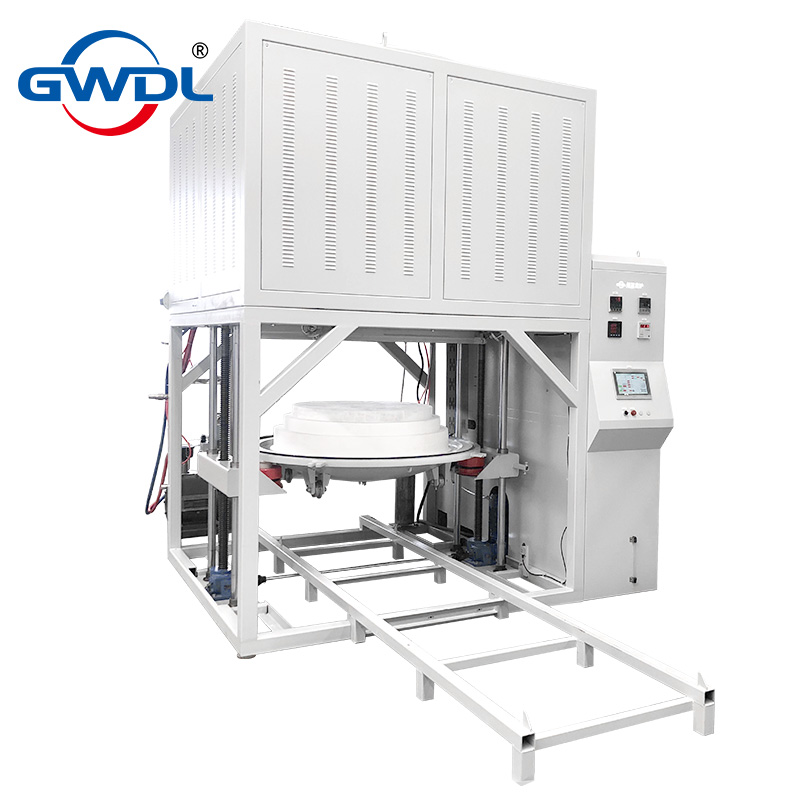

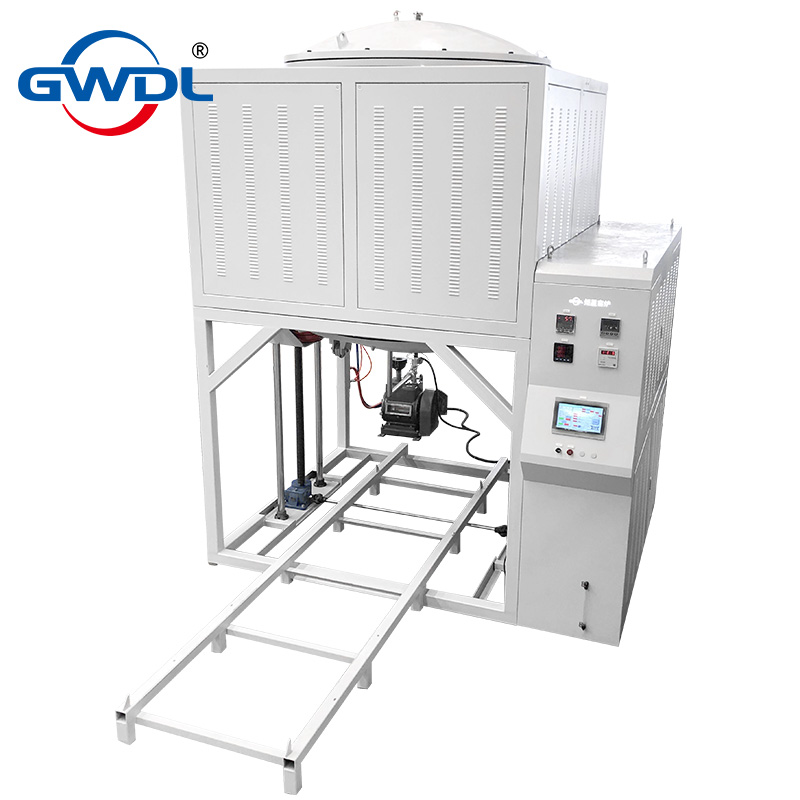

GWDL-VSFS-1700℃真空氢气烧结炉高温立式真空烧结电炉
1、概述
GWL-VSFS1700度高温立式真空氢气烧结电炉主要用于合金材料或非金属材料的真空烧结处理工艺。
GWL-VSFS1700度高温立式真空氢气烧结电炉是由立式主机（单室）、真空系统、充气系统、水冷系统、电控系统等组成。
2、主要技术参数
加热区尺寸：D900×900
有效工作区：D800×700mm
装炉量： ---
最高温度： 1700℃
工作温度： 1650℃
炉温均匀性：±5℃（在1200℃空载九点检测）
控温精度： ±1℃
升温速度： 空载升到1300℃不大于120分钟
极限真空度： 10-1Pa
工作真空度： 10-300Pa Pa
工作气氛介质：70%H2，30%N2
压升率： 1-5 Pa/h
| 炬星窑炉主要部件配置清单 | ||||||||||
| 序号 | 项目 | 名称 | 分类 | 厂家 | 备注 | |||||
| 1200度 | 1400度 | 1600度 | 1700度 | 1800度 | 1900度 | |||||
| 1 | 外壳 | 双层外壳 | ● | ● | ● | ● | ● | ● | 炬星窑炉 | |
| 2 | 电热元件 | 电加热器 | 高温合金电阻丝 | 硅碳棒 | 硅钼棒 | 1800型硅钼棒 | 1850型硅钼棒 | 1900型硅钼棒 | 炬星窑炉 | |
| 3 | 电器控制部分 | 温控仪 | 858P | 858P | 858P | 858P | 858P | 858P | 厦门宇电 | |
| 4 | 热电偶 | K | S | B | B | B | B+光纤 | 大正/光明 | ||
| 5 | 电压表 | ● | ● | ● | ● | ● | ● | 正泰 | ||
| 6 | 电流表 | ● | ● | ● | ● | ● | ● | 正泰 | ||
| 7 | SCR调功器 | ● | ● | ● | ● | ● | ● | 炬星窑炉 | ||
| 8 | 接触器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 9 | 空开 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 10 | 按钮 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 11 | 蜂鸣器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 12 | 快熔 | ● | ● | ● | ● | ● | ● | 茗熔 | ||
| 13 | 变压器 | ○ | ○ | ● | ● | ● | ● | 炬星窑炉 | ||
| 14 | 耐火隔热炉膛 | 陶瓷纤维板/模块 | 1260 | 1500 | 1700 | 1800 | 1850 | 氧化锆纤维2100 | 炬星窑炉 | |
| 15 | 炉口隔热塞砖（内门） | ○ | ● | ● | ● | ● | ● | 炬星窑炉 | ||
| 16 | 承烧板 | 石英陶瓷 | 石英陶瓷 | 刚玉莫来石 | 刚玉莫来石 | 刚玉莫来石 | 氧化锆纤维2100 | 炬星窑炉 | ||
