术参数：

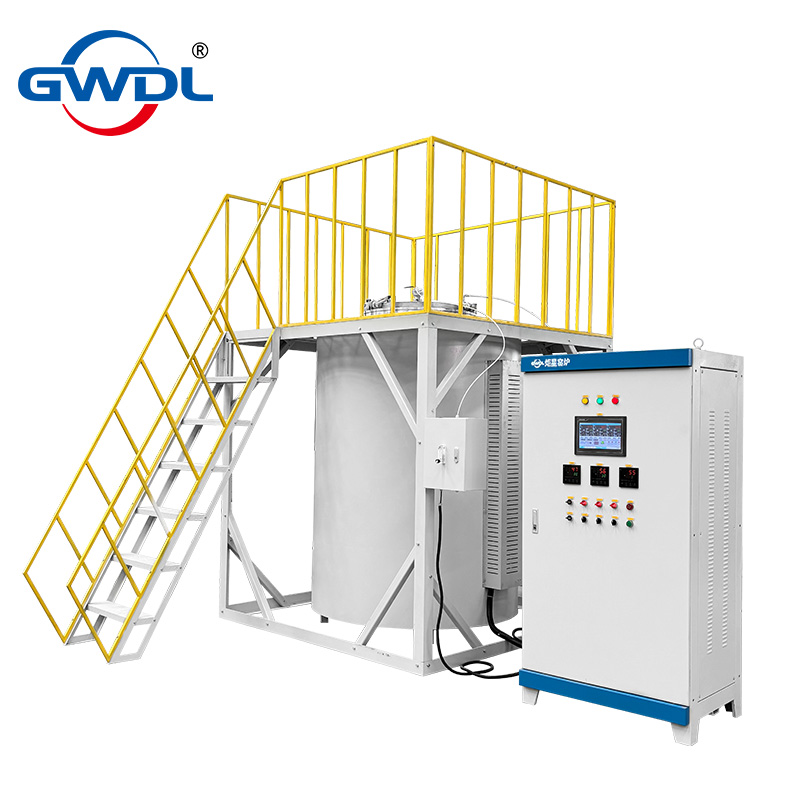

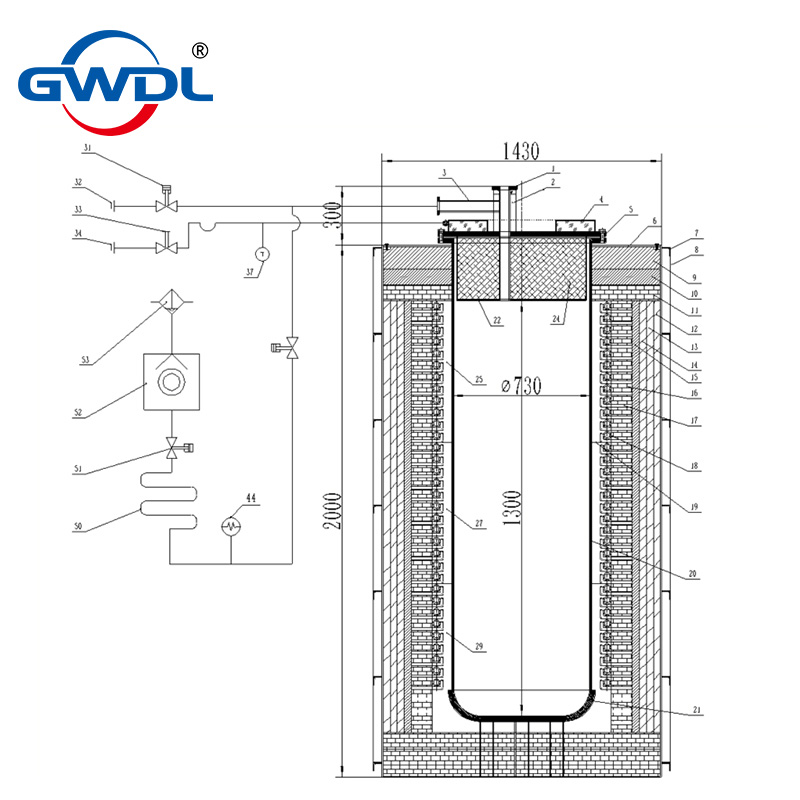

GWL-ZQJ系列1200度真空气氛井式电炉如图所示 ,集温度控制系统、真空金属炉膛、真空泵、气路、压力保护、气体流量控制、正负压显示、水循环水泵为一体，水循环箱与炉体为分体。炉衬使用真空成型高纯氧化铝聚轻材料制作而成。
采用高温U型等直径硅碳棒为加热元件；是专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。
控制面板配有智能温度调节仪，控制电源开关、主加热工作 /停止按钮，电压、电流表、计算机接口，水泵开关，真空泵开关，气体流量计，正负压压力表，电接点压力表，阀门，以便随时观察本系统的工作状态，本产品采用可靠的集成化电路，工作环境好，抗干扰，工作时炉体外壳温度≤40℃大大提高了工作环境，微电脑程序控制，可编程序曲线，全自动升温/降温，运行中可以修改控温参数及程序，灵活方便、操作简单。
控温精度：±1℃无超调 恒温精度：±1℃。升温速度快，升温速率≤45/min。
炉膛材料采用真空成型氧化铝聚轻材料，使用温度高，蓄热量小，耐急热急冷、不裂缝、不掉渣、保温性能好。结构合理，内外双层炉套，风冷散热，可大大缩短试验周期。
类别 参数 | 1200度 |
型号 | GWL-1200ZQJ |
电源AC | 380V |
额定使用温度 | 1200度 |
可长期使用温度 | 1150度 |
控制范围为 | 50至1200度 |
测温元件 | 热电偶分度号K,测温范围0-1320度（检测炉胆内部） |
发热元件装位置 | 四周（采用高温合金电阻丝），并有刚玉莫来石做防创保护 |
控温精度 | ±1度（集成化电路控制，无超调现象） |
炉温均匀性 | ±1度（根据炉膛尺寸大小而定，大型炉膛可采用多点控制，从而达到更好的炉温均匀性） |
升温速率 | 升温速率可自由调节，调节范围：升温速率快则每分钟20度（20度/min）、升温速率慢则每小时1度（1度/h） |
发热元件 | 高温合金电阻丝（含钼）。 |
发热元件安装或更换 | 真空气氛炉密封的上盖设计了，机械升降机构，可轻松的将密封的上盖升起，升起后整体上盖可旋转，节省了很大的人力和时间。 |
炉体 | 炉体采用数控机床加工，经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成，双色搭配，外观新颖美观，具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点 |
炉体结构 | 电炉炉体采用风冷双层炉体结构，保证了良好的工作环境 |
内胆 | 内胆密封，不锈钢材质310S，可高温取出。（客户自备） |
水冷 | 客户自备。 |
水冷部位 | 炉口、炉门 |
真空泵和真空值 | 采用双级直接旋片真空泵(客户自备) |
真空值 | 指针压力表-0.1Mpa。 |
压力检测 | 正压、负压双指示指针压力表一个（可选数显真空计等） |
气体流量计 | 两个浮球流量计（客户要求精度更高时可选数显质量流量计） |
压力保护 | 为了防止炉膛排气口关闭、排气口堵塞、炉膛压力过大产生危险，特制作此系统，原理：由电接点压力表或者压力传感器获得信号，驱动控制模块关闭电磁进气阀，启动电磁排气阀和报警器，使压力从排气口释放，声光报警蜂鸣器报警。从而保护电炉的正常运行 |
气体泄漏报警 | 根据所通气氛，避免发生泄漏；作用：气体泄漏报警检测到（室内）空气的有毒、危险性等气体的含量超过一定值时，驱动模块关闭电炉、关闭气源进气，开启排气口、排风等，从而获得更高、更安全的工作环境。（需客户选配） |
可通气氛 | 氢气、氮气、氩气、一氧化碳、氧气等等 |

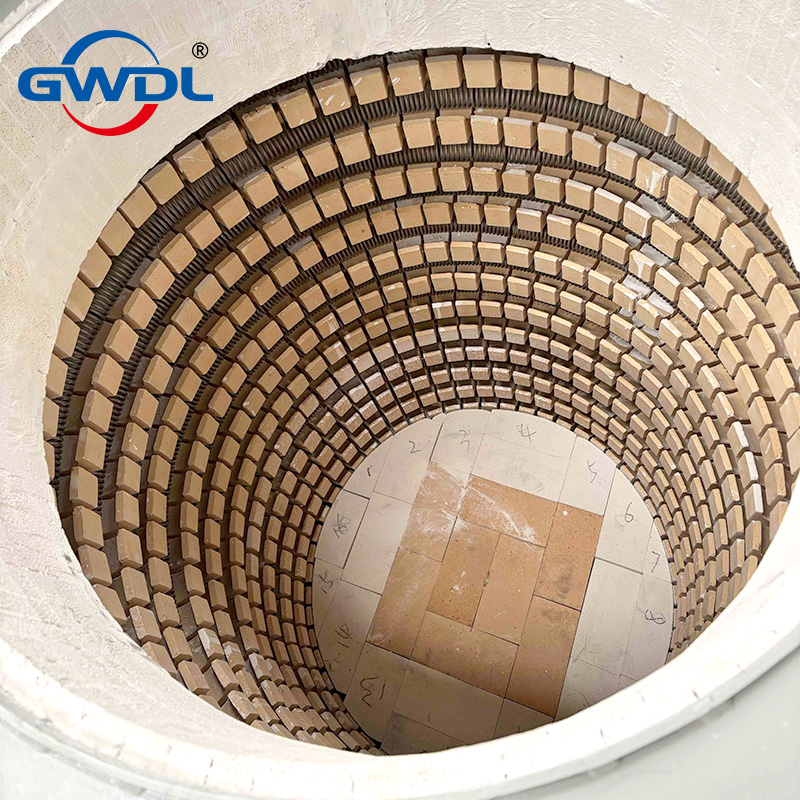

耐火材料 | 炉衬使用真空成型高纯氧化铝聚轻材料制作而成，取放物料易碰位置（炉口、炉底）采用轻质刚玉莫来石材料，使用温度高，蓄热量小，耐急热急冷、不裂缝、不掉渣、保温性能好 |
保温材料 | 采用三层保温，分别为：硅酸铝纤维板、氧化铝纤维板、氧化铝（多晶）纤维板 |
炉体外壳温度 | 长期使用不停炉，外壳温度小于45度 |
保护 | 采用集成化模块控制单元，控制精度准确，并设计了双回路控制和双回路保护，具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护 |
控制 | 采用闭环技术可控硅模块触发控制，移相触发控制或者过零触发方式，输出电压、电流或功率连续可调，具有恒电压、恒电流或恒功率的特性；电流环为内环，电压环为外环，在突加负载或负载电流超过限流值时，限制调压器的输出电流在额定电流范围内，确保输出和调压器正常工作；同时电压环也参与调节，使调压器的输出电流被限制在额定电流范围内，在有充分调节余量的前提下维持输出电流及电压的恒定；从而到达保护发热元件避免过大电流、电压的冲击，达到安全可靠的控制效果及控制精度。详见电炉视频 |
显示参数 | 温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等 |
按钮 | 采用进口按钮使用寿命超过100000次，并且带LED指示灯。 |
温度曲线设定 | 采用智能温度控制仪，备标准PID、人工智能调节APID或MPT等多种调节方式，具有自整定、自学习功能，无超调及无欠调的优良控制特性，具备30段程序控制功能，可实现任意斜率的升、降温控制，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令，并允许在程序的控制运行中随时修改程序；采用具备曲线拟合功能的人工智能调节算法，能获得光滑平顺的曲线控制效果；详见电炉视频 |
多条曲线输入 | 50段程序控制功能 |
触摸屏 | 选用7寸触摸屏 |
随机配件 | 发热原件两支 |
保修范围及期限 | 电炉免费保修一年，发热元件不保修（三个月内自然损坏免费更换） |
| 炬星窑炉主要部件配置清单 | ||||||||||
| 序号 | 项目 | 名称 | 分类 | 厂家 | 备注 | |||||
| 1200度 | 1400度 | 1600度 | 1700度 | 1800度 | 1900度 | |||||
| 1 | 外壳 | 双层外壳 | ● | ● | ● | ● | ● | ● | 炬星窑炉 | |
| 2 | 电热元件 | 电加热器 | 高温合金电阻丝 | 硅碳棒 | 硅钼棒 | 1800型硅钼棒 | 1850型硅钼棒 | 1900型硅钼棒 | 炬星窑炉 | |
| 3 | 电器控制部分 | 温控仪 | 858P | 858P | 858P | 858P | 858P | 858P | 厦门宇电 | |
| 4 | 热电偶 | K | S | B | B | B | B+光纤 | 大正/光明 | ||
| 5 | 电压表 | ● | ● | ● | ● | ● | ● | 正泰 | ||
| 6 | 电流表 | ● | ● | ● | ● | ● | ● | 正泰 | ||
| 7 | SCR调功器 | ● | ● | ● | ● | ● | ● | 炬星窑炉 | ||
| 8 | 接触器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 9 | 空开 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 10 | 按钮 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 11 | 蜂鸣器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 12 | 快熔 | ● | ● | ● | ● | ● | ● | 茗熔 | ||
| 13 | 变压器 | ○ | ○ | ● | ● | ● | ● | 炬星窑炉 | ||
| 14 | 耐火隔热炉膛 | 陶瓷纤维板/模块 | 1260 | 1500 | 1700 | 1800 | 1850 | 氧化锆纤维2100 | 炬星窑炉 | |
| 15 | 炉口隔热塞砖（内门） | ○ | ● | ● | ● | ● | ● | 炬星窑炉 | ||
| 16 | 承烧板 | 石英陶瓷 | 石英陶瓷 | 刚玉莫来石 | 刚玉莫来石 | 刚玉莫来石 | 氧化锆纤维2100 | 炬星窑炉 | ||
